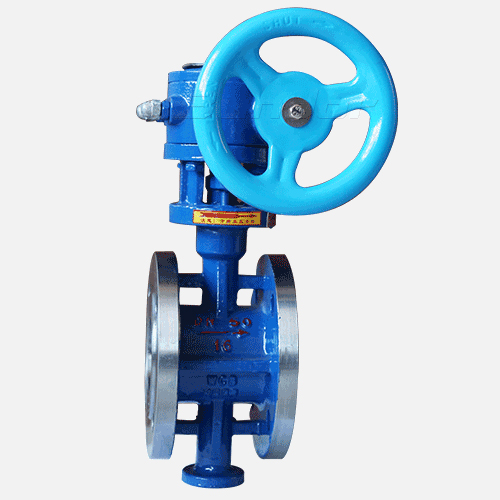

D343H三偏心蝶閥

【產品型號】: D343H-16C

【通徑】: DN50-1200

【公稱壓力】: PN0.6-6.4MPa

【適用溫度】: -28----425°C

【適用介質】: 水，弱酸堿性介質

【閥體材質】: 碳鋼/不銹鋼

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2022-09-21 10:54:07

產品介紹

產品優點

體積小、重量輕

該蝶閥結構尺寸短、體積小、重量輕、開啟力矩小、靈活方便、操作輕便。
正軸結構

該蝶閥采用正軸結構，蝶板為桁架式結構，蝶板強度高、過流面積大、流阻小、節省能源。
三維偏心設計

該蝶閥采用獨特的三維偏心設計：在傳統的雙偏心結構基礎上配置獨特的三維偏心設計使蝶板越關越緊，使得閥門密封性更好。
耐腐蝕耐磨損

硬密封，不銹鋼材料耐高壓高溫，耐腐蝕耐磨損，使用壽命長。

產品介紹

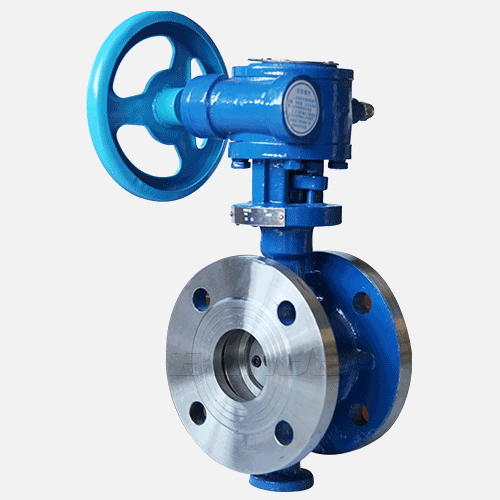

D343H三偏心蝶閥屬于金屬硬密封蝶閥（又稱多層次硬密封蝶閥），是長壽命、節能型蝶閥產品。產品耐高溫耐腐蝕，廣泛適用于電力、石油、化工、冶金、市政建設等工業管道上作截斷或調節介質流量用。D343H三偏心蝶閥采用三維偏心原理設計，閥座采用硬、軟密封兼容的多層次結構加工精湛工藝先進。

產品參數

相關產品

D343H-16C三偏心蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	側法蘭尺寸	上法蘭尺寸	試壓標準
	參照標準	GB/T12238	GB/T12221	GB/T9113.1	ISO5211	GB/T13927
主要零部件信息	名稱	閥體	閥板	閥桿	密封圈	填料
	材質	鑄鋼/不銹鋼/合金鋼	不銹鋼、碳鋼	不銹鋼	不銹鋼圈	耐高溫石墨

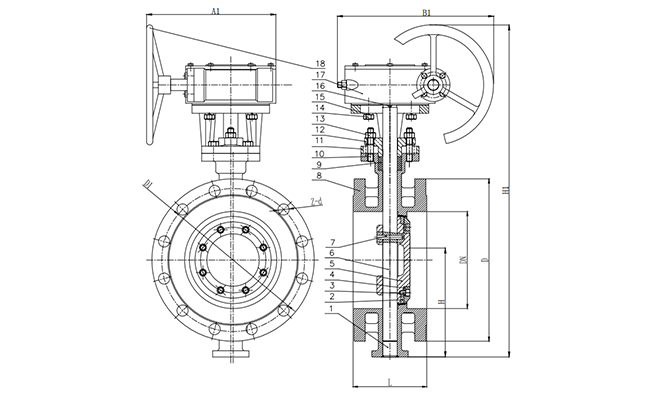

D343H-10/16尺寸信息	DN(毫米)	DN(英寸)	L	H	H1	A1	B1	D	D1	Z-d
	50	2	108	112	350	180	200	165	125	4-18
	65	2.5	112	115	370	180	200	185	145	4-18
	80	3	114	120	380	180	200	200	160	8-18
	100	4	127	138	420	180	200	220	180	8-18
	125	5	140	164	460	180	200	250	210	8-18
	150	6	140	175	555	270	280	285	240	8-22
	200	8	152	208	605	270	280	340	295	12-22
	250	10	165	243	680	270	280	405	355	16-26
	300	12	178	283	800	380	420	460	410	16-26
	350	14	190	310	835	380	420	520	470	16-26
	400	16	216	340	915	450	470	580	525	16-30
	450	18	222	380	960	480	490	640	585	20-30
	500	20	229	410	1020	480	490	715	650	20-33
	600	24	267	470	1225	480	490	840	770	20-36
	700	28	292	550	1355	640	660	910	840	24-36
	800	32	318	640	1470	640	660	1025	950	24-39
	900	36	330	710	1545	750	860	1125	1050	28-39
	1000	40	410	770	1795	850	900	1255	1170	28-42
	1200	48	470	890	1965	850	900	1845	1390	32-48

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
