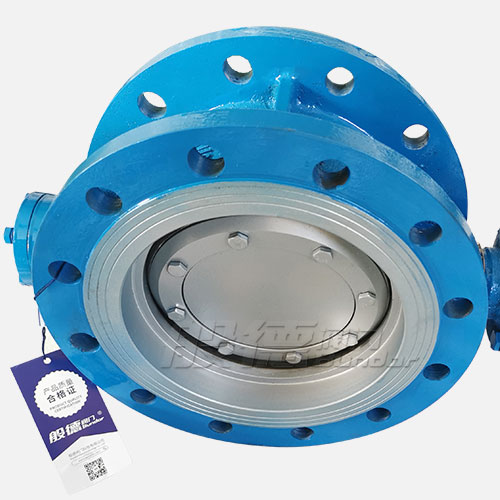

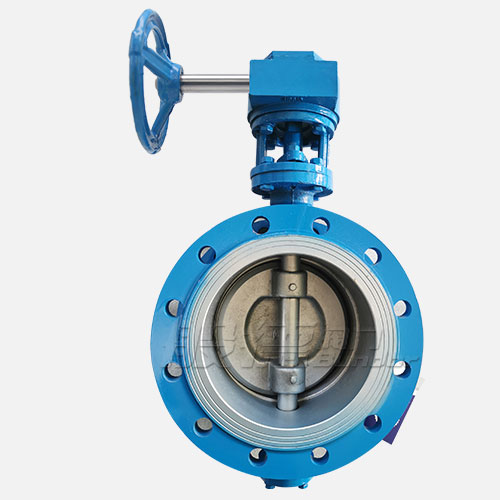

鑄鋼雙偏心蝶閥D342X-16C

【產品型號】: D342X-10/16/150LBC

【通徑】: DN50-DN600

【公稱壓力】: PN10/16/150LB

【適用溫度】: 0～80℃

【適用介質】: 水、弱酸堿、氣、油品等

【閥體材質】: WCB

應用領域：

化工水處理電力給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2020-11-17 15:50:45

產品介紹

產品優點

閥體為實心重體

閥體均為實心重體，壁厚滿足GB26640要求，保證承壓強度；
數控精密機床加工

閥體及內件均為數控精密機床加工，精度高；
密封材料可選

可選用不同密封材料，以保證密封面耐磨損，耐沖刷、耐腐蝕，使用壽命長；
密封圈更換方便

采用可更換連接式密封圈，使用標準螺栓安裝在閥板上，可輕松更換；
閥軸傳動扭矩小

閥軸使用自潤滑式套筒軸承作為支撐，可以減少閥軸傳動過程中生產的摩擦，并降低扭矩；
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測；

產品介紹

雙偏心蝶閥是在單偏心蝶閥的基礎上進一步改良。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座，大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象，減輕了開啟阻距、降低了磨損、提高了閥座壽命。雙偏心蝶閥主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用。和中線蝶閥相比，雙偏心蝶閥更耐高壓，壽命更長，穩定性好。

產品參數

相關產品

執行標準	名稱	設計及制造		結構長度		試壓標準		側法蘭尺寸
執行標準	參照標準	GB/T 12238		GB/T 12221		GB/T 13927		GB/T 9113/ASME B16.5

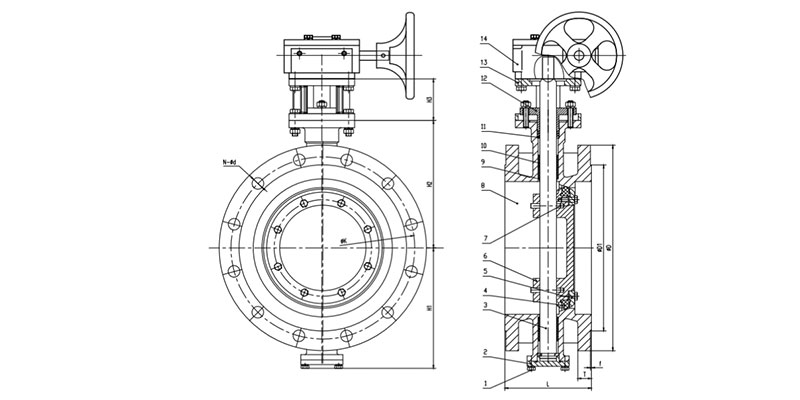

主要零部件信息	名稱	8-閥體	4-閥座密封		6-蝶板		3-閥軸	14-蝸輪
主要零部件信息	材質及說明	WCB	EPDM		WCB		2Cr13	組件
尺寸信息	公稱尺寸			PN10		PN16		150LB
	DN	NPS（英寸）	L	φk	N-φd	φk	N-φd	φk	N-φd
	50	2''	108	125	4-18	125	4-18	120.7	4-19
	65	2 1/2''	112	145	4-18	145	4-18	139.7	4-19
	80	3''	114	160	8-18	160	8-18	152.4	4-19
	100	4''	127	180	8-18	180	8-18	190.5	8-19
	125	5''	140	210	8-18	210	8-18	215.9	8-22.4
	150	6''	140	240	8-22	240	8-22	241.3	8-22.4
	200	8''	152	295	8-22	295	12-22	298.4	8-22.4
	250	10''	165	350	12-22	355	12-26	361.9	12-25.4
	300	12''	178	400	12-22	410	12-26	431.8	12-25.4
	350	14''	190	460	16-22	470	16-26	476.2	12-28.4
	400	16''	216	515	16-26	525	16-30	539.7	16-28.4
	450	18''	222	565	20-26	585	20-30	577.8	16-31.8
	500	20''	229	620	20-26	650	20-33	635	20-31.8
	600	24''	267	725	20-30	770	20-36	749.3	20-35.1

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
