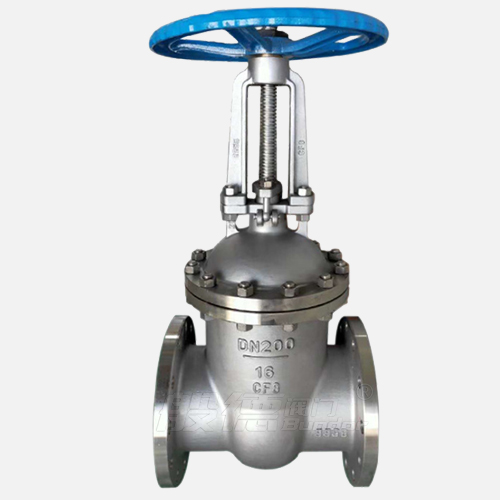

不銹鋼法蘭閘閥Z41W-16P

【產品型號】: Z41W-16P

【通徑】: DN50-DN400

【公稱壓力】: PN16/150LB

【適用溫度】: 0-325℃

【適用介質】: 水、弱腐蝕性介質等

【閥體材質】: 不銹鋼304

應用領域：

市政建設 化工水處理電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 硬密封閘閥

更新時間：2021-02-05 14:57:22

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，二次拋丸處理、外觀精細，無沙眼；
精密加工內件

內件數控精密設備加工，保證精度；
實心重體

閥體均為實心重體；
倒密封處理防外漏

閥蓋和閥桿接觸的地方做倒密封處理，防止外漏；
外表銀白光亮耐腐蝕

每臺閥體進行表面酸洗鈍化處理，使鑄件外表呈均勻銀白光亮色澤，保持金屬光澤, 提高耐蝕性；
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。

產品介紹

閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流，閘板有兩個密封面 , 兩個密封面形成楔形；不銹鋼閘閥是閘閥的一種，對閥體材質要求比較高一般有304、316等幾個材質選擇，廣泛應用于化工、船舶、醫藥、食品、電力能源、冶金等行業。

產品參數

相關產品

執行標準	名稱	設計及制造		結構長度		試壓標準		連接法蘭尺寸
執行標準	參照標準	GB/T 12234 API 600		GB/T 12221 ASME B16.10		GB/T 13927 API 598		JB/T 79 ASME B16.5
主要零部件信息	名稱	閥體		閥板		閥桿		閥座密封	手輪
主要零部件信息	材質及說明	304		304		304		304	DI

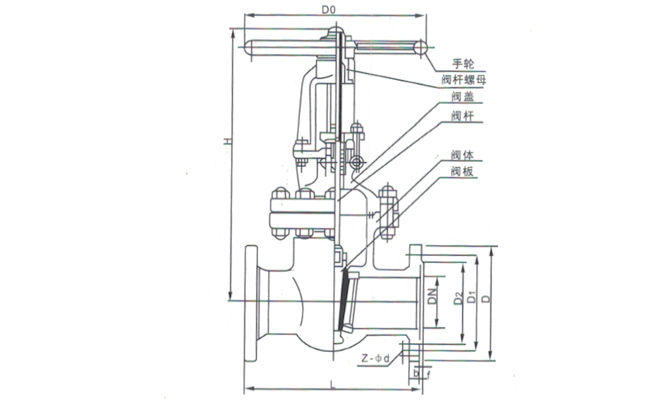

尺寸信息	公稱尺寸		PN16				150LB
	DN	NPS英寸	L	D	D1	Z-φd	L	D	D1	Z-φd
	50	2''	250	160	125	4-18	178	152	120.5	4-19
	65	2 1/2''	265	180	145	4-18	190	178	139.5	4-19
	80	3''	280	195	160	8-18	203	190	152.5	4-19
	100	4''	300	215	180	8-18	229	229	190.5	8-19
	125	5''	325	245	210	8-18	254	254	216	8-22
	150	6''	350	280	240	8-22	267	279	241.5	8-22
	200	8''	400	335	295	12-22	292	343	298.5	8-22
	250	10''	450	405	355	12-26	330	406	362	12-25
	300	12''	500	460	410	12-26	356	483	432	12-25
	350	14''	550	520	470	16-26	381	533	476	12-29
	400	16''	600	580	525	16-30	406	597	540	16-29

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
