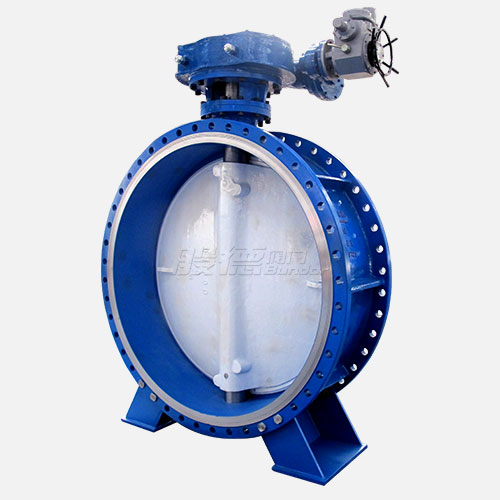

D943H電動三偏心蝶閥

【產品型號】: D943H-16/150LBC

【通徑】: DN50-DN1200

【公稱壓力】: PN16/150LB

【適用溫度】: -29～425℃

【適用介質】: 水、弱酸堿、空氣、蒸汽、油品等

【閥體材質】: WCB

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2017-11-10 16:16:11

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼
實心閥體

閥體均為實心重體
高精度蝶板

蝶板為數控精密車床加工，精度高
密封圈可靠

密封圈為軟硬多層疊式金屬圈，具有金屬和彈性密封的雙重優點，確保在高溫、低溫環境下均有優良的密封性能
不銹鋼閥桿

閥桿采用不銹鋼材質，經過調質處理使閥桿的強度提高一倍
國家標準測壓

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

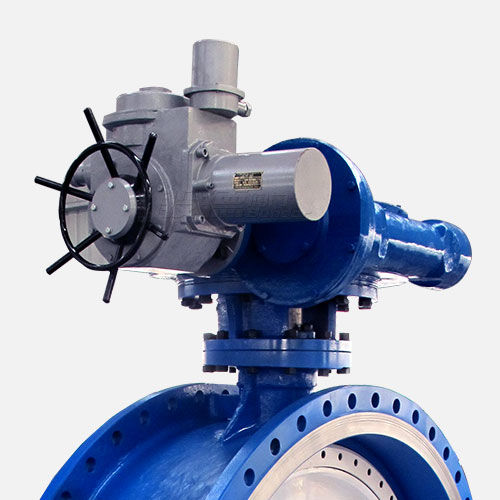

IP65級防護

電動執行器防護等級達到IP65

產品介紹

D943H電動三偏心硬密封蝶閥由電子式電動執行機構與三偏心金屬硬密封蝶閥通過機構方式組合而成。電動硬密封蝶閥，采用三偏心多層次金屬硬密封結構，被廣泛用于冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截?cái)嗔黧w使用；具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

產品參數

相關產品

執行標準	名稱	設計及制造	結構長度	試壓標準	側法蘭尺寸
執行標準	參照標準	JB/T 8527 API 609	GB/T 12221 API 609	GB/T 13927 API 598	GB/T 9113 ASME B16.5

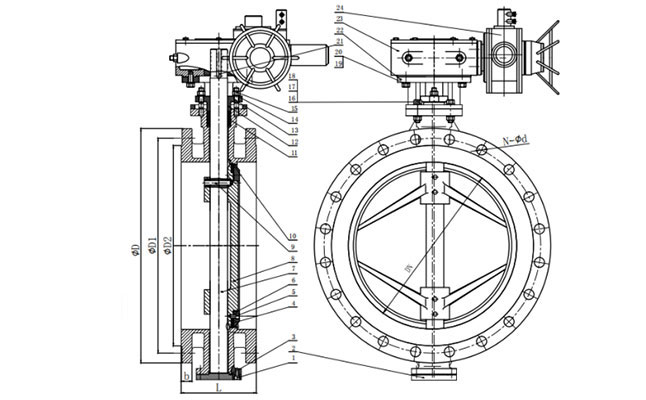

主要零部件信息	名稱	10-閥體	4-閥座密封	8-蝶板	7-閥軸	24-電動執行器
主要零部件信息	材質及說明	WCB	430+石墨	WCB	2Cr13	組件
尺寸信息	公稱尺寸			PN16		150LB
	DN	NPS（英寸）	L	D1	N-d	D1	N-d
	50	2''	108	125	4-18	120.7	4-19
	65	2 1/2''	112	145	4-18	139.7	4-19
	80	3''	114	160	8-18	152.4	4-19
	100	4''	127	180	8-18	190.5	8-19
	125	5''	140	210	8-18	215.9	8-22
	150	6''	140	240	8-22	241.3	8-22
	200	8''	152	295	12-22	298.5	8-22
	250	10''	165	355	12-26	362	12-25
	300	12''	178	410	12-26	431.8	12-25
	350	14''	190	470	16-26	476.3	12-29
	400	16''	216	525	16-30	539.8	16-29
	450	18''	222	585	20-30	577.9	16-32
	500	20''	229	650	20-33	635	20-32
	600	24''	267	770	20-36	749.3	20-35
	700	28''	292	840	24-36
	800	32''	318	950	24-39
	900	36''	330	1050	28-39
	1000	40''	410	1170	28-42
	1200	48''	470	1390	32-48
可選配置	閥體		閥座密封	蝶板		閥軸	執行器
可選配置	WCB/CF3/ CF3M/CF8/ CF8M		cr系不銹鋼/304/316	WCB/CF3/ CF3M/CF8/CF8M/		2Cr13/304/316	蝸輪/電動/氣動

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
