本文將探討雙偏心和三偏心蝶閥兩種常見閥門的區別與應用。通過比較它們的結構設計、工作原理和適用場景,我們可以更好地理解這兩種閥門的特點和優勢。

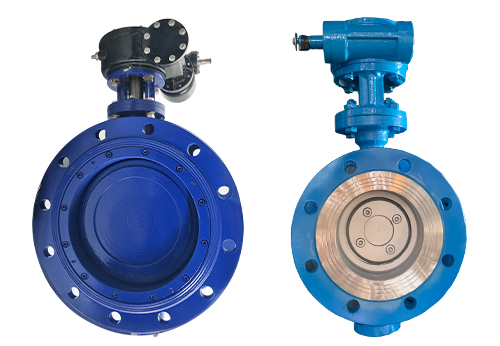

雙偏心和三偏心蝶閥
雙偏心蝶閥和三偏心蝶閥是在工業領域中廣泛應用的閥門類型。它們在流體控制中起到至關重要的作用,并被用于各種行業,如石油、化工、食品加工和水處理等。了解它們之間的區別對于正確選擇和應用適當?shù)拈y門至關重要。
結構設計區別: 雙偏心蝶閥的設計包括兩個偏心軸,其中一個位于蝶板中心,另一個位于蝶板外圍。這種結構使得蝶板在開啟和關閉時能夠減少摩擦力,從而降低操作力。相比之下,三偏心蝶閥的設計在蝶板上增加了第三個偏心軸,使得蝶板能夠在關閉時完全從座圈脫離,從而減小了密封壓力,提高了密封性能。
工作原理區別: 雙偏心蝶閥通過旋轉蝶板來控制流體的流量。當?shù)逋耆蜷_時,介于蝶板和座圈之間形成一個較大的通道,使流體能夠順暢通過。相反,當?shù)尻P(guān)閉時,通道會被完全封閉,阻止流體通過。
三偏心蝶閥的工作原理與雙偏心蝶閥類似,但它通過蝶板的偏心軸調整蝶板的位置,以便在關閉時從座圈完全脫離。這種設計可以減小密封面的磨損,延長閥門使用壽命,并提高密封性和耐高壓的性能。
應用場景區別: 雙偏心蝶閥通常用于中低壓和一般流體控制應用。其結構簡單、操作靈活,適用于需要頻繁開閉的場合。例如,該閥門常用于給排水系統、處理廢水和空調系統等。
相比之下,三偏心蝶閥適用于更高壓力和更嚴苛的工況。由于其優化的密封性能和耐高壓的特點,它常被用于石油、化工、天然氣和火力發電等領域。此外,三偏心蝶閥也適用于腐蝕性介質和高溫介質的控制。
結論: 雙偏心蝶閥和三偏心蝶閥在結構設計、工作原理和應用場景上存在明顯的區別。雙偏心蝶閥適用于中低壓和一般流體控制,而三偏心蝶閥適用于更高壓力和更嚴苛的工況。正確選擇和應用適當?shù)拈y門對于確保系統的正常運行和安全性至關重要。因此,在實際應用中,根據具體需求和工況特點,選擇最適合的閥門類型是非常重要的決策。
