通風法蘭蝶閥D341W-1C

【產品型號】: D341W-1C

【通徑】: DN50-DN600

【公稱壓力】: PN1/2.5/6

【適用溫度】: -10℃～300℃

【適用介質】: 煤氣、含塵氣體、煙道氣等

【閥體材質】: Q235

應用領域：

市政建設 電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 法蘭蝶閥

更新時間：2020-11-17 14:12:09

產品介紹

產品優點

主體材質達標

主體采用Q235碳素鋼材質，材質合格?；?，符合國家標準；
閥門尺寸精確

閥體及內件均采用數控機床加工，尺寸精確；
焊縫嚴密

焊縫嚴密平整無泄漏；
環氧樹脂噴涂

采用環氧樹脂噴涂，保證外觀；
不銹鋼螺栓

螺栓均采用不銹鋼材質；
層層質檢

從零件到成品出廠，每個環節層層質檢，確保合格。

產品介紹

通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象?？膳鋫涠喾N驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。

產品參數

相關產品

執行標準	名稱	設計制造			結構長度	法蘭連接	檢驗試驗
執行標準	參照標準	GB/T 12238；JB/T 8692			GB/T 12221	GB/T 9115	GB/T 13927

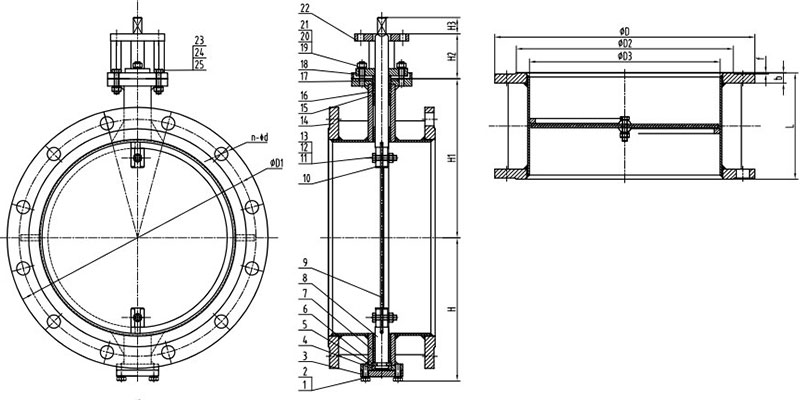

主要零部件信息	名稱	14-閥體	9-閥板	8-閥軸	驅動
主要零部件信息	材質	Q235	Q235	420	手柄/蝸輪/電動/氣動
尺寸信息	DN	NPS	L	φD	φD1	φD2	n-φd
	50	2''	108	140	110	88	4-14
	65	2 1/2''	112	160	130	110	4-14
	80	3''	114	190	150	128	4-18
	100	4''	127	210	170	148	4-18
	125	5''	140	240	200	178	8-18
	150	6''	140	265	225	202	8-18
	200	8''	152	315	280	258	8-18
	250	10''	165	370	335	312	12-18
	300	12''	178	435	395	363	12-22
	350	14''	190	485	445	415	12-22
	400	16''	216	535	495	465	16-22
	450	18''	222	590	550	520	16-22
	500	20''	229	645	600	570	20-22
	600	24''	267	755	705	670	20-26

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
