多標準閥體
般德閥門對夾蝶閥側法蘭符合國標,同時可定制德標、俄標、美標、英標等。
-
高彈性閥座橡膠
閥座橡膠含膠率50%,經仿真啟閉實驗1萬次以上,無泄漏。
-
球墨鑄鐵實心閥體
QT450-10球鐵閥體、球化率3 級,抗拉強度450Mpa,延展率10%以上。相同厚度情況下,抗拉強度是灰鐵體的2倍,可適用的工作壓力更高。
-
阿克蘇環氧塑粉
閥體噴涂采用世界知名品牌阿克蘇的環氧樹脂塑粉,附著力強,劃格法0-1級通過;沖擊強度高,50kg?cm正沖通過;耐候性好,戶內戶外均可使用。
-
不銹鋼螺栓
螺栓采用不銹鋼材質,穩定可靠,防銹能力強。
-
熱縮膜獨立包裝
每臺般德產品均采用熱縮膜獨立包裝,并內置干燥劑,隔離空氣灰塵、利于存放,避免受潮引起的產品銹蝕。
-
獨立身份標識
每一臺般德產品從配件到成品都有其獨立的二維碼標識,唯一的ID身份編號,保證產品可追溯。
-
自動生成檢驗報告
每件產品由般德智能檢測設備試壓檢測,并自動生成檢驗報告,每份數據和報告保存5年,保證出廠合格率。
-
質保兩年
般德品牌產品國內外各有太平洋保險500萬保額的品質承保(保單號:ATIJ04007120Q000006E),承保范圍29類,共1000余種產品,質保2年,兩年內壞一個賠兩個。
產品介紹
- 產品優點
- 產品參數
- 售后服務
- 工程案例
- 推薦閥門
- 13821179269(微信同號)
產品優點
產品介紹
D371X-16Q加長桿蝸輪蝶閥跟普通對夾蝶閥有相同的特點,結構非常簡單,重量輕,可以在任何位置安裝,維修起來也很方便。而加長桿的蝶閥有特殊的用途,主要適用于地下管道閥門或不易接近的閥門用于加長傳動裝置使用。橡膠材質膠套讓該閥門適用于化工、石化、冶煉等行業中空氣、水、污水、蒸氣、油品等弱酸弱堿的介質流通。
產品參數
D371X-16Q加長桿蝸輪蝶閥參數信息
閥門執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | ||
參照標準 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E |
|||

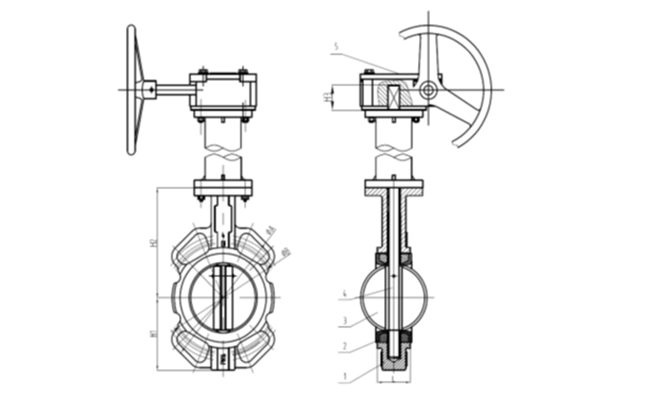

主要零部件信息 | 名稱 | 1-閥體 | 2-閥座 | 3-蝶板 | 4-閥軸 | 5-渦輪 | ||
材質 | 球墨鑄鐵DI | 三元乙丙橡膠EPDM | 球墨鑄鐵DI | 不銹鋼410 | 組件 | |||
尺寸信息 | DN | NPS(英寸) | H1 | H2 | H3 | ∅A | ∅B | L |
DN40 | 1.5" | 65 | 128 | 32 | 110 | 95 | 33 | |
DN50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 | |
DN65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 | |
DN80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 | |
DN100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 | |
DN125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 | |
DN150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 | |
DN200 | 8" | 170 | 251 | 40 | 298.4 | 280 | 60 | |
DN250 | 10" | 210 | 280 | 45 | 361.9 | 350 | 68 |
