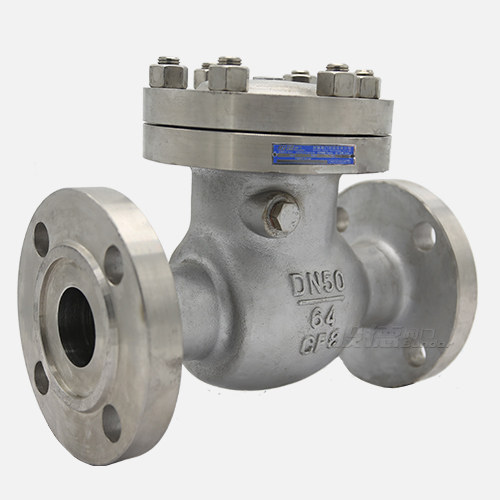

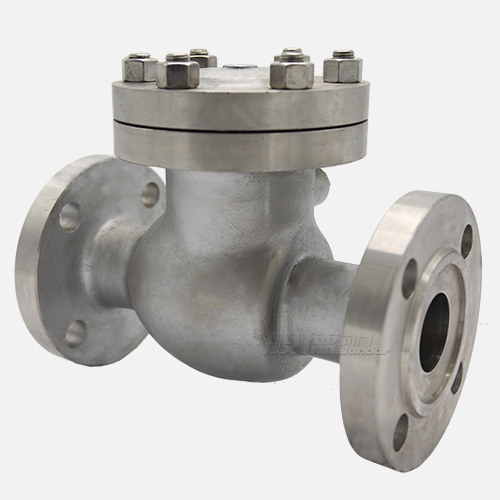

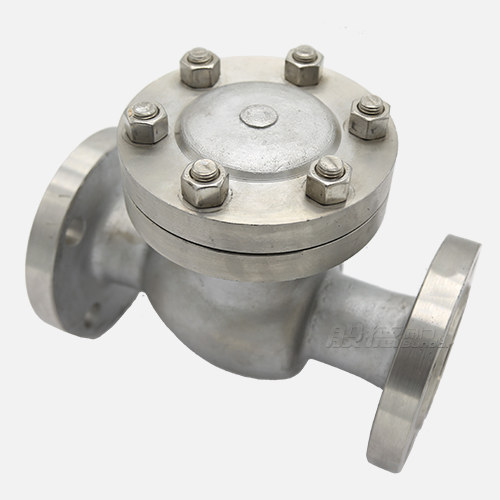

H44W不銹鋼旋啟式止回閥

【產品型號】: H44W-64P

【通徑】: DN50

【公稱壓力】: PN1.6-6.4Mpa

【適用溫度】: -28℃～300℃

【適用介質】: 弱腐蝕性介質

【閥體材質】: 不銹鋼304

應用領域：

市政建設水處理石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2022-01-20 09:10:14

產品介紹

產品優點

精密鑄造閥體

精密鑄造閥體，二次拋丸處理、外觀精細，無沙眼、每批鑄件都有爐號標志，方便生產跟蹤。
材質?；?/p>

所有不銹鋼材質304/316等均?；?，帶材質單。
重量大

同等口徑重量重于其他廠家。
閥體表面酸洗鈍化處理

每臺閥體表面進行酸洗鈍化處理，保持金屬光澤, 提高耐蝕性。
符合國家標準殼體

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
層層質檢

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

H44W不銹鋼旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

產品參數

相關產品

不銹鋼旋啟式止回閥參數信息

閥門執行標準	名稱	設計及制造			結構長度				試壓標準				法蘭標準
閥門執行標準	參照標準	GB/T 12236-2008			GB/T 12221-2005				GB/T 13927-2008				GB/T 9113-2010

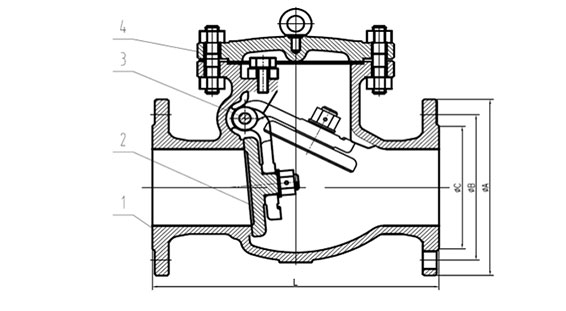

主要零部件信息	名稱	1-閥體			2-閥瓣				3-閥軸				4-閥蓋
主要零部件信息	材質及說明	304			304				304				304
尺寸信息	公稱尺寸		PN16~PN40	PN16			PN25			PN40			PN63
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC
	40	1 1/2''	200	150	110	88	150	110	88	150	110	88	—	—	—	—
	50	2''	230	165	125	102	165	125	102	165	125	102	300	180	135	102
	65	2 1/2''	290	185	145	122	185	145	122	185	145	122	340	205	160	122
	80	3''	310	200	160	138	200	160	138	200	160	138	380	215	170	138
	100	4''	350	220	180	158	235	190	162	235	190	162	430	250	200	162
	125	5''	400	250	210	188	270	220	188	270	220	188	500	295	240	188
	150	6''	480	285	240	212	300	250	218	300	250	218	550	345	280	218
	200	8''	550	340	295	268	360	310	278	375	320	285	650	415	345	285
	250	10''	650	405	355	320	425	370	335	450	385	345	775	470	400	345
	300	12''	750	460	410	378	485	430	395	515	450	410	900	530	460	410
	350	14''	850	520	470	438	555	490	450	580	510	465	1025	600	525	465
	400	16''	950	580	525	490	620	550	505	660	585	535	1150	670	585	535
	500	20''	1150	715	650	610	730	660	615	755	670	615	—	—	—	—

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
