渦輪蝶閥結構圖

發布時間:2018-09-17 瀏覽次數:

渦輪蝶閥結構圖。渦輪蝶閥是由渦輪頭與蝶閥閥體組合而成的一種蝶閥,根據操作方式屬于手動蝶閥的范疇,它的操作需要人工來進行,具體就是人工通過轉動渦輪頭上的手輪,來控制蝶閥的開啟和關閉。JUO般德閥門

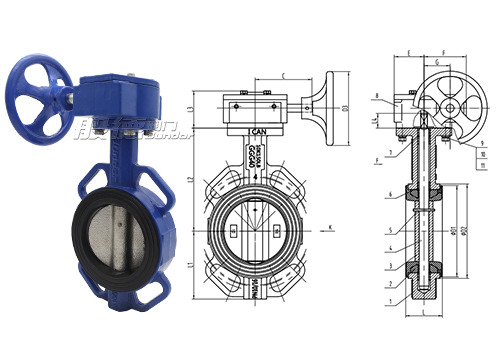

渦輪蝶閥結構圖JUO般德閥門

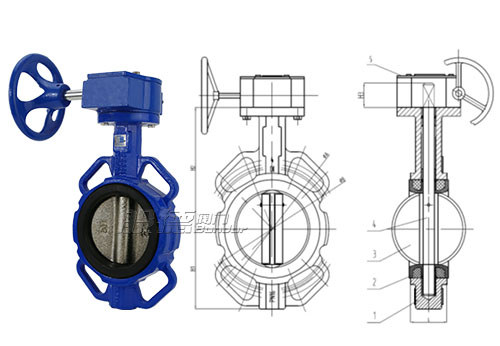

渦輪蝶閥結構圖JUO般德閥門

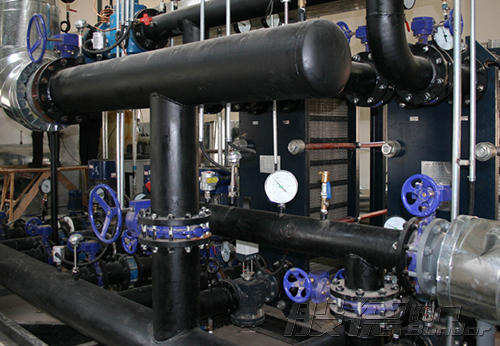

雖然同屬于手動蝶閥,但是相比較來說,渦輪蝶閥的使用范圍比手柄蝶閥更廣,用途也多。原因是手柄蝶閥受到操作扭矩的限制,只適宜在管道口徑小于DN250mm的場合使用,如果口徑太大超過了這個口徑范圍,人工操作開關將變得十分困難,嚴重可能會導致手柄斷裂。渦輪蝶閥因為配備了渦輪頭,通過渦輪驅動使蝶閥的開啟和關閉更加省力,所以渦輪驅動的蝶閥不論大小口徑都非常適合。JUO般德閥門

渦輪蝶閥之所以比手柄蝶閥更有優勢,是因為渦輪頭的緣故,那么渦輪頭的結構圖是什么樣的呢?JUO般德閥門

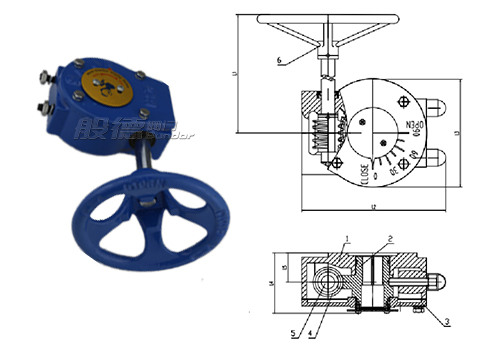

渦輪頭JUO般德閥門

產品型號 WLX-24/30/50
名稱 渦輪箱
傳動比例 24、30、50
防護等級 IP65
適用溫度 -20~120℃
適用環境 室外
閥體材質 CI

渦輪頭廠家推薦般德閥門,般德閥門渦輪頭具有以下優勢:JUO般德閥門

1.蝸輪箱防護等級達到IP65。JUO般德閥門

2.蝸輪箱定期做防塵和防噴淋型式試驗,保證產品防護性能可靠。JUO般德閥門

3.蝸輪箱做強度試驗,手輪端邊緣加890N力,蝸輪頭任何部位無損壞,無永久變形。JUO般德閥門

4.蝸桿采用45號鋼調質處理,綜合力學性能好,壽命長。JUO般德閥門

5.蝸桿與蝸桿軸連接銷釘采用45號鋼淬火處理,強度高,連接可靠。JUO般德閥門

6.箱蓋與箱體的緊固件采用六角頭螺栓和彈簧墊圈及平墊圈組合件,拆裝方便,連接可靠。JUO般德閥門

7.蝸輪采用專用的蝸輪滾刀加工,配合緊密可靠,接觸面寬,摩擦力小,同時可以自由裝卸蝸輪,便于安裝。JUO般德閥門

8.蝸輪與蝸桿采用正變位,齒厚加厚,剛性好,傳動極限力矩大。JUO般德閥門
