C2F雙法蘭傳力接頭

【產品型號】: C2F

【通徑】: DN65-DN2000

【公稱壓力】: PN6/10/16

【適用溫度】: -20～120℃

【適用介質】: 海水、淡水、油類、空氣、煤氣

【閥體材質】: Q235

應用領域：

水處理石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 接頭類

更新時間：2017-11-21 15:20:52

產品介紹

產品優點

外表環氧樹脂噴涂處理

外表環氧樹脂噴涂處理、噴涂厚度大于250um。
焊接方式為滿焊

所有焊接均為滿焊，確保密封性。
內壁效圓處理

成型后做內壁效圓處理。
同等口徑重量重于其他廠家

法蘭尺寸符合GB/T 12465-2002標準，同等口徑重量重于其他廠家。
每個環節層層質檢

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

C2F雙法蘭傳力接頭是泵、閥門，管道等設備與管道連接的新產品，安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量?？沙惺芄芫€的軸向壓力。這樣方便安裝維修時能根據現場尺寸進行調整，在工作時可以把軸向推力傳遞至整個管道，不僅提高工作效率，而且對泵、閥門等管道設備起到一定保護作用。

產品參數

相關產品

C2F 雙法蘭傳力接頭參數信息

閥門執行標準	名稱	設計及制造		結構長度		試壓標準				法蘭尺寸
閥門執行標準	參照標準	GB/T 12465-2002		GB/T 12465-2002		GB/T 12465-2002				GB/T 12465-2002

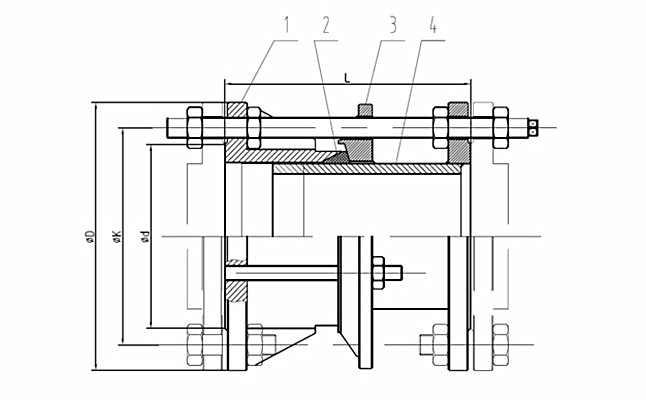

主要零部件信息	名稱	1-本體		2-密封圈		3-壓蓋				4-限位伸縮管
主要零部件信息	材質	Q235		三元乙丙橡膠 EPDM		Q235				Q235-A
尺寸信息	公稱尺寸		PN6/10/16		PN6			PN10			PN16
	DN	NPS（英寸）	L	Δ	ΦD	ΦK	Φd	ΦD	ΦK	Φd	ΦD	ΦK	Φd
	65	2 1/2''	200	20	160	130	110	185	145	122	185	145	122
	80	3''	200	20	190	150	128	200	160	138	200	160	138
	100	4''	200	20	210	170	148	220	180	158	220	180	158
	125	5''	200	20	240	200	178	250	210	188	250	210	188
	150	6''	200	20	265	225	202	285	240	212	285	240	212
	200	8''	200	20	320	280	258	340	295	268	340	295	268
	250	10''	200	20	375	335	312	395	350	320	405	355	320
	300	12''	220	25	440	395	365	445	400	370	460	410	378
	350	14''	220	25	490	445	415	505	460	430	520	470	438
	400	16''	220	25	540	495	465	565	515	482	580	525	490
	450	18''	220	25	595	550	520	615	565	532	640	585	550
	500	20''	220	25	645	600	570	670	620	585	715	650	610
	600	24''	240	25	755	705	670	780	725	685	840	770	725
	700	28''	240	25	860	810	775	895	840	800	910	840	795
	800	32''	350	30	975	920	880	1015	950	905	1025	950	900
	900	36''	350	30	1075	1020	980	1115	1050	1005	1125	1050	1000
	1000	40''	350	30	1175	1120	1080	1230	1160	1110	1255	1170	1115
	1200	48''	370	30	1405	1340	1259	1455	1380	1330	1485	1390	1330
	1400	56''	370	30	1630	1560	1510	1675	1590	1535	1685	1590	1530
	1600	64''	380	30	1830	1760	1710	1915	1820	1760	1930	1820	1750
	1800	72''	380/400	30	2045	1970	1920	2115	2020	1960	2130	2020	1950
	2000	80''	400	30	2265	2180	2125	2325	2230	2170	2345	2230	2150

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
