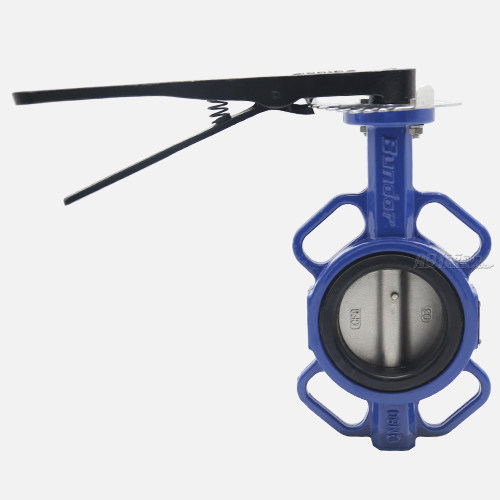

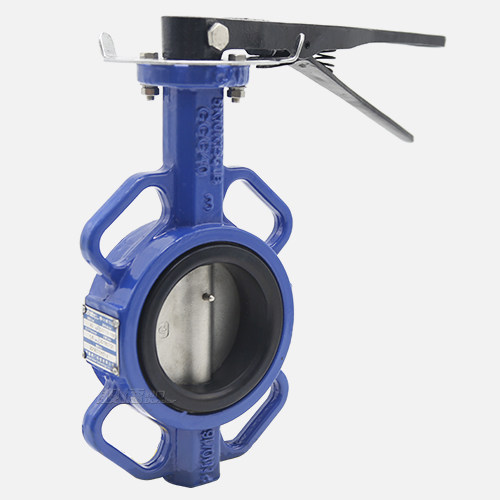

對夾式蝶閥D71X-16Q

【產品型號】: D71X-16Q

【通徑】: DN80

【公稱壓力】: PN6/10/16

【適用溫度】: 根據閥座材質

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 手柄蝶閥

更新時間：2017-11-10 09:11:32

產品介紹

可提供試壓報告

所有般德的產品，均可提供出廠試壓報告。
球墨鑄鐵實心閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
阿克蘇環氧塑粉

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
POF熱縮膜獨立包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。
不銹鋼螺栓

螺栓采用不銹鋼材質，穩定可靠，防銹能力強。
圓潤球鐵手柄

手柄采用球鐵材質，比沖壓手柄耐銹蝕能力強33%左右；彈簧，銷子材質均為304，抗腐蝕強，更耐用。半圓形握把兒，無棱角，手感好。
防吹出閥軸設計

無銷板蝶閥閥軸采用防吹出結構，安全性能優異。
304不銹鋼標牌

304標牌，激光刻標，字跡清晰，存留時間長。不銹鋼鉚釘固定，外觀美觀，連接牢靠。

般德閥門生產的對夾式蝶閥由EPDM閥座和球墨鑄鐵蝶板、球墨鑄鐵閥體、不銹鋼閥桿構成。更耐腐蝕，耐腐蝕度是普通產品的10倍。該蝶閥結構簡單，性能好，拆裝方便快捷，使用廣泛。

對夾式蝶閥D71X-16Q-DN80規格尺寸

執行標準	名稱	設計及制造		結構長度		試壓標準		上法蘭尺寸			側法蘭尺寸
	參照標準	GB/T 12238-2008		GB/T 12221-2008		GB/T 13927-2008		ISO 5211			CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E
零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-圓錐銷	6-襯套	7-O型圈	8-六角螺栓	9-手柄	10-齒盤	11-六角螺栓	12-彈簧墊片	13-螺母	14-平墊
	材質	DI	EPDM	304	304	304	高分子復合材料	NBR	SS304	KT300	Q235鍍鋅	SS304	SS304	SS304	SS304
尺寸信息	DN	NPS（英寸）	A	D1	D2	L1	L2	L3		L4		B		上法蘭
	DN50	2"	42	73.3	92.3	75	129	24		220		9		F05
	DN65	2.5"	46	86	107	82	136	24		220		9		F05
	DN80	3"	46	100.9	122	99	153	24		220		9		F05
	DN100	4"	52	132	153	110	167	24		250		11		F07
	DN125	5"	56	156	179	125	193	24		250		14		F07
	DN150	6"	56	185.4	208.4	145	209	24		302		14		F07
	DN200	8"	60	235.2	262.3	170	251	30		360		17		F10

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
