D71X-16軟密封對夾蝶閥

【產品型號】: D71X-16

【通徑】: DN50-200

【公稱壓力】: 0.6-1.6Mpa

【適用溫度】: 0-80℃

【適用介質】: 空氣、水、污水、蒸氣、煤氣、油品等

【閥體材質】: 鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 手柄蝶閥

更新時間：2017-12-02 09:39:27

產品介紹

產品優點

高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
阿克蘇環氧塑粉

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
POF熱縮膜獨立包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。

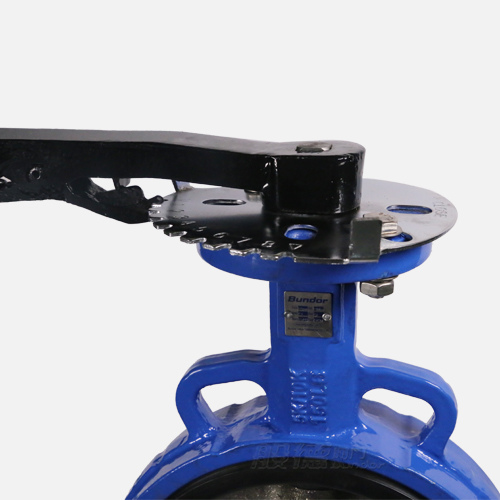

圓潤球鐵手柄

手柄采用球鐵材質，比沖壓手柄耐銹蝕能力強33%左右；彈簧，銷子材質均為304，抗腐蝕強，更耐用。半圓形握把兒，無棱角，手感好。
產品可追溯

每一臺般德產品都有專屬的ID編號。
可提供試壓報告

所有般德的產品，均可提供出廠試壓報告。
304不銹鋼標牌

304標牌，激光刻標，字跡清晰，存留時間長。不銹鋼鉚釘固定，外觀美觀，連接牢靠。
質保兩年

般德品牌產品國內外各有太平洋保險500萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。

產品介紹

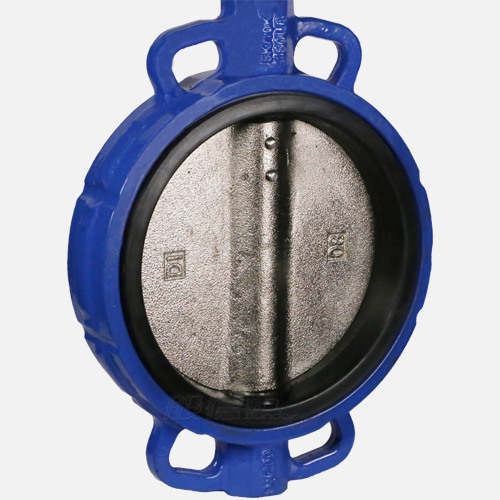

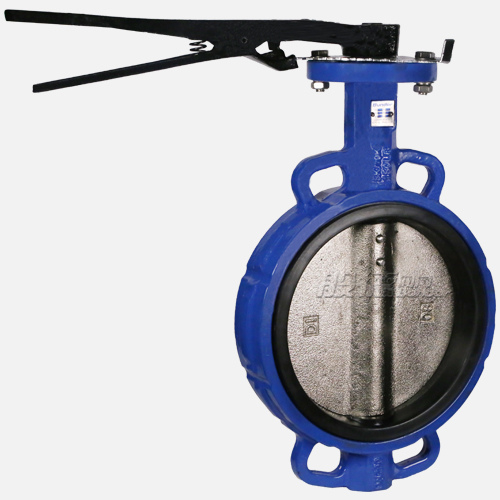

D71X-16軟密封對夾蝶閥是蝶閥的一種，屬于軟密封蝶閥，是用蝶板的啟閉件轉動0-90°來開啟和關閉的通道的旋轉閥。該閥門由EPDM閥座和球墨鑄鐵蝶板、球墨鑄鐵閥體、不銹鋼閥桿構成。該蝶閥結構簡單，性能好，拆裝方便快捷，使用廣泛。

產品參數

相關產品

D71X-16手動對夾蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS 150/PN16/10K/BS PN16

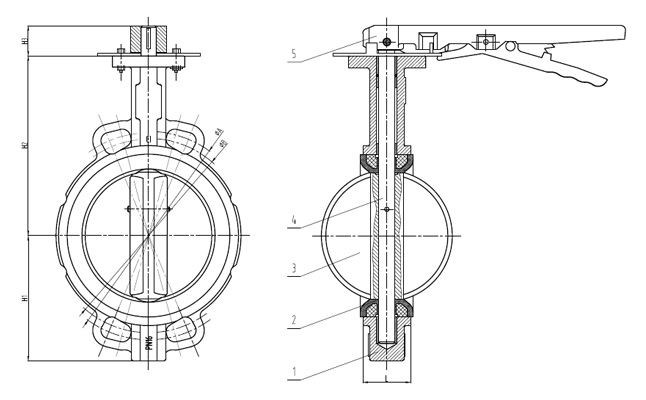

主要零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-手柄
主要零部件信息	材質	球鐵/鑄鐵/鑄鋼/CF8	三元乙丙橡膠EPDM	球鐵/鑄鋼/CF8	不銹鋼410	碳鋼
尺寸信息	DN	IN	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	139	32	125	105	43
	DN65	2.5"	83.5	152.5	32	145	140	46
	DN80	3"	96	160	32	160	150	46
	DN100	4"	116.5	173.5	32	190.5	175	52
	DN125	5"	128.5	191.5	32	216	200	56
	DN150	6"	140.2	205.2	32	241.3	225	56
	DN200	8"	176	242	40	298.4	280	60

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
