蝶閥法蘭 P8m般德閥門

蝶閥專用法蘭P8m般德閥門

蝶閥專用法蘭標準是什么？蝶閥最常見的兩種連接方式是對夾式和法蘭式。而對夾式蝶閥和法蘭式蝶閥除了外形結構的區別，最大的不同就在于安裝上面。法蘭式蝶閥在管道上安裝時，因?yàn)樽陨韼е鴥善ㄌm，可以直接將該蝶閥兩端法蘭與管道兩端的法蘭連接起來，用螺栓固定即可；而對夾式蝶閥的安裝就相對麻煩一些，因?yàn)槠浔旧聿蛔詭Хㄌm片，在管道上安裝時要配備法蘭片，需要先將兩片法蘭分別焊接在對夾蝶閥的兩端，然后把焊接好的法蘭片與管道兩端法蘭用雙頭的螺栓連接起來。要注意，對夾式蝶閥安裝時用的法蘭需是蝶閥專用法蘭，并且有相應的法蘭標準。P8m般德閥門

為什么要對夾式蝶閥需要專用法蘭呢？蝶閥專用法蘭與普通法蘭的區別在哪里？答案是區別在于法蘭的內徑部分。蝶閥專用法蘭的內徑部分有一個內槽，當?shù)y專用法蘭跟蝶閥的閥體內徑連接時，這個內槽可以剛好插在閥體內徑里面，保證了法蘭連接處的密封效果。如果換用普通法蘭，沒有那個內槽，法蘭連接處的密封性能得不到保障。另外，固定蝶閥專用法蘭和管道法蘭的螺栓要使用雙頭螺栓。P8m般德閥門

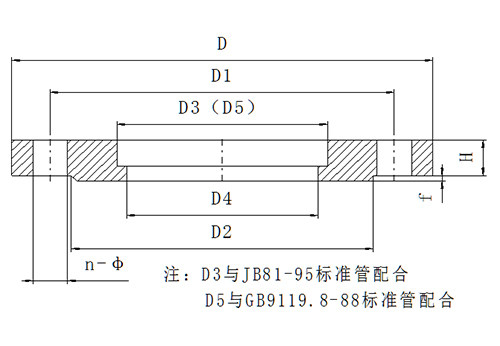

蝶閥專用法蘭標準（例：1.6MPa中線對夾蝶閥專用法蘭）P8m般德閥門

蝶閥專用法蘭標準 P8m般德閥門

規格mm	D	D1	D2	D3	D4	D5	n-φ	H	f	b	管壁厚	L4	閥體外徑		最大法蘭內徑	最小可壓單邊	管外徑	法蘭內孔	法蘭肉厚
50	165	125	102	59	52	62	4-φ18	20	3	8	4	9	76.4	8.7	61.5	7.45	60.3/57	61.5/59	24
65	185	145	122	75	67	78	4-φ18	20	3	8	4	10	89.3	7.15	78	5.65	76.1/76	77.5/78	26
80	200	160	133	91	82	91	8-φ18	20	3	8	4	11	104	6.5	91	6.5	88.9/89	90.5/91	25.5
100	220	180	158	110	102	116	8-φ18	22	3	8	5	12	135.1	12.55	116	9.55	114.3/108	116/110	26
125	250	210	184	135	127	142	8-φ18	22	3	8	5	13	158.9	11.95	141.5	8.7	139.7/133	141.5/135	28.5
150	285	240	212	161	152	170	8-φ22	24	3	10	8	14	188.2	13.6	170.5	8.85	168.3/159	170.5/161	28.5
200	340	295	268	221	208	221	12-φ22	26	3	10	8	15	238	8.5	222	8	219.1/219	221.5/222	26
250	405	355	320	275	255	275	12-φ26	29	3	10	10	17	292.4	8.7	276.5	7.95	273/273	276.5/276	27
300	460	410	370	327	308	326	12-φ26	32	4	14	10	18	344.3	8.65	328	8.15	323.9/325	327.5/328	28.5
350	520	470	430	379	355	358	16-φ26	34	4	14	12	18	375.6	-1.7	380	-4.2	355.6/377	359.5/380	32.5
400	580	525	482	429	405	409	16-φ30	36	4	14	12
450	640	585	532	481	455	460	20-φ30	38	4	16	14
500	715	650	585	532	505	511	20-φ33	42	4	16	14
600	840	770	685	633	605	613	20-φ36	44	5	18	14

以上就是“蝶閥專用法蘭標準”的內容，了解更多蝶閥相關知識，可以登錄般德閥門官網閥門知識欄目。P8m般德閥門
