閘閥是管路系統中最常見的閥門之一，因為只能做全開和全開，所以閘閥普遍用在需要對管道流體介質進行截斷使用，對于閘閥的操作不需要那么頻繁。閘閥用途廣泛，是因為閘閥自身可以分為很多種類，不同的閘閥類型，使用起來也有一定的區別。本篇文章主要來分析一下明桿閘閥和暗桿閘閥的區別。w6x般德閥門

w6x般德閥門

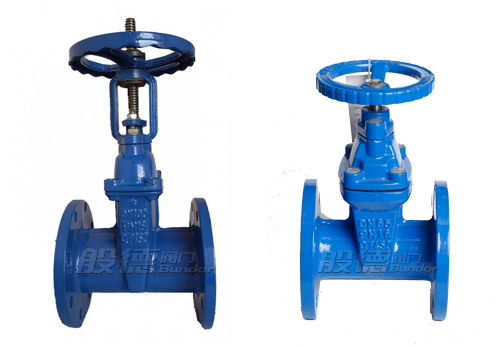

明桿閘閥和暗桿閘閥產品圖w6x般德閥門

閘閥按閥桿類型來分，可分為明桿閘閥與暗桿閘閥兩種。兩者在傳動方式，閥體結構，安裝空間，應用范圍等方面均有區別。w6x般德閥門

一、傳動方式的區別，明桿閘閥的傳動方式是手輪帶動螺母在原地旋轉，閥桿直線升降，通過閥桿與方向盤的螺紋傳動，使閥瓣上升和下降完成開關；暗桿閘閥是手輪帶動閥桿旋轉，手輪與閥桿是連接在一起相對不動的，閘板內有螺紋，通過閥桿在固定的點轉動帶動閘板上升和下降。w6x般德閥門

二、結構上的區別，明桿閘閥的結構是閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。暗桿閘閥的結構是閥桿螺母在閥體內，與介質直接接觸；開閉閘板時，用旋轉閥桿來實現。w6x般德閥門

w6x般德閥門

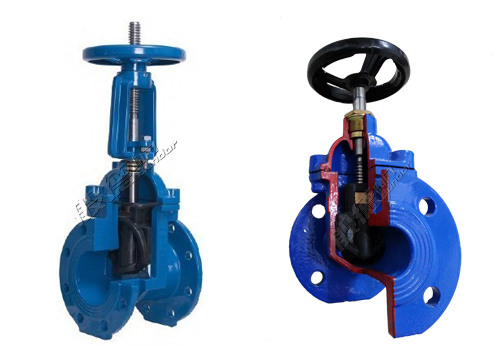

明桿閘閥和暗桿閘閥剖面圖w6x般德閥門

三、安裝空間的區別，明桿閘閥因為閥桿的原因，要求有較大的安裝空間; 暗桿閘閥的高度尺寸較小，安裝時候不會占用太多空間。w6x般德閥門

四、應用范圍的區別，明桿閘閥的結構對閥桿的潤滑有利，開閉程度明顯；暗桿閘閥的閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞，所以，明桿閘閥比暗桿閘閥的應用范圍更廣。w6x般德閥門

以上就是明桿閘閥和暗桿閘閥的區別，接下來再給大家介紹一個小常識，如何判斷明桿閘閥和暗桿閘閥的開關：w6x般德閥門

明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置; 暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，閥門開啟和關閉以旋轉不動方向盤為止。w6x般德閥門

下滑了解更多明桿閘閥和暗桿閘閥知識。↓w6x般德閥門

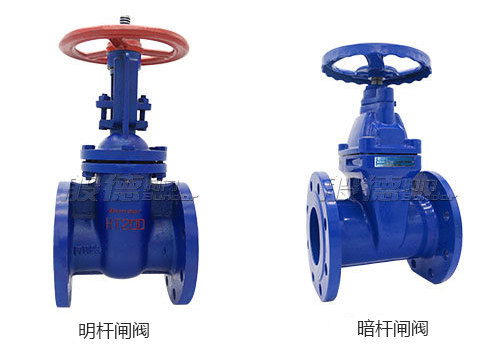

什么是明桿閘閥？什么是暗桿閘閥？

什么是明桿閘閥？什么是暗桿閘閥？般德閥門在本篇文章中為您介紹。...

瀏覽次數：2667

暗桿閘閥結構圖片

本文般德閥門將為您展示暗桿閘閥結構圖片，并為您詳細介紹暗桿閘閥...

瀏覽次數：10591

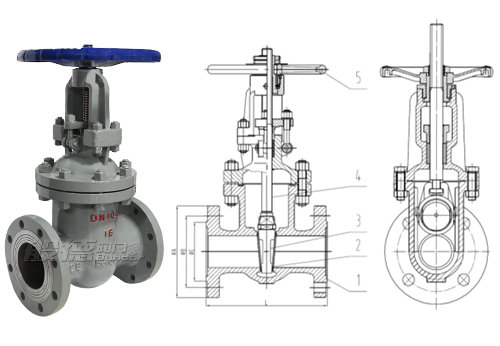

明桿閘閥型號和結構
