PL板式平焊法蘭

口徑規格：DN10-DN2000壓力等級：PN2.5-PN100

制造標準：
國標美標日標德標化工部標準機械部標準壓力容器標準等

產品優點

  • 原材料達標

    所有原材料進廠后進行材質檢測、確保材質達標。

  • 精密鍛造工藝，穩定性好

    采用精密鍛造工藝，鍛造后改善金屬內部組織，提高金屬的力學性能、承壓能力好、穩定性好、 不易生銹。

  • 專用設備加工，精度高

    使用高精度數控機床等專用設備進行加工，尺寸精度高，嚴格按照標準尺寸公差范圍內生產。

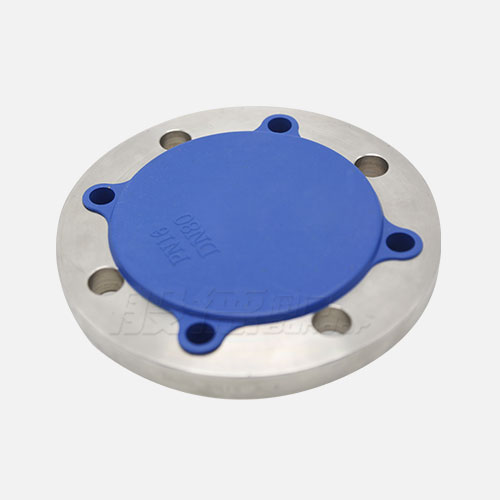

  • 專用水線封堵保護，避免損傷

    每一片法蘭均采用專用水線封堵保護，杜絕法蘭在運輸過程中出現的密封面損傷。

  • 采用激光打印身份標識

    法蘭外圓采用激光打印品牌、口徑、壓力、材質等產品身份標識，產品可追溯。

  • 表面光澤無痕，安裝方便

    表面光亮澤面、無加工痕跡、螺栓孔及法蘭邊緣均倒角、安裝方便、避免劃傷。

產品參數

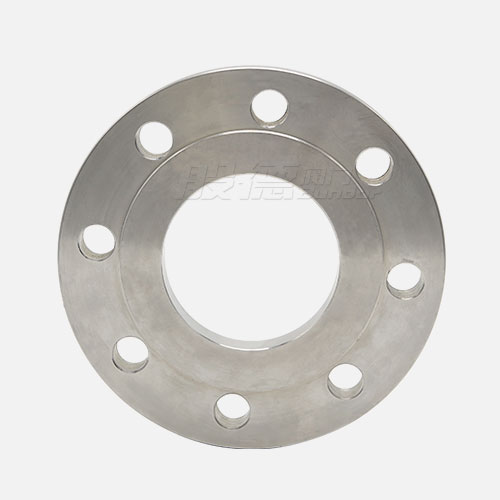

PL板式平焊法蘭

產品介紹：板式平焊法蘭是常見的法蘭，取材方便，制造簡單，成本低，使用廣泛；但剛性較差，因此不得用于有供需、易燃、易爆和較高真空度要求的化工工藝配管系統和高度、極度危害的場合。板式平焊法蘭是把管子插到法蘭里去焊接，密封面型式有平面和突面。

JB/T 81-1994
PN1.6MPA凸面板式平焊鋼制管法蘭尺寸

公稱通徑

DN

管子外徑

A

 連接尺寸 螺栓、螺柱 密封面尺寸

法蘭厚度

C

法蘭內徑

B

法蘭理論重量

 Kg

法蘭外徑D

系列1/系列2

螺栓孔中心圓

直徑K

螺栓孔直徑L

系列1/系列2

 數量n

螺紋Th.

系列1/系列2

 d f
10 14 90 60 14 4 M12 40 2 14 15 0.55
15 18 95 65 14 4 M12 45 2 14 19 0.71
20 25 105 75 14 4 M12 55 2 16 26 0.87
25 32 115 85 14 4 M12 65 2 18 33 1.18
32 38 140/135 100 18 4 M16 78 2 18 39 1.6
40 45 150/145 110 18 4 M16 85 2 20 46 2
50 57 165/160 125 18 4 M16 100 3 22 59 2.61
65 73 185/180 145 18 4 M16 120 3 24 75 3.45
80 89 200/195 160 18 8 M16 135 3 24 91 3.71
100 108 220/215 180 18 8 M16 155 3 26 110 4.8
125 133 250/245 210 18 8 M16 185 3 28 135 6.47
150 159 285/280 240 23 8 M20 210 3 28 161 7.92
175 194 310 270 23 8 M20 240 3 28 196 8.81
200 219 340/335 295 23 12 M20 265 3 30 222 10.1
225 245 365 325 23 12 M20 295 3 30 248 11.7
250 273 405 355 26/25 12 M24/M22 320 3 32 276 15.7
300 325 460 410 26/25 12 M24/M22 375 4 32 328 18.1
350 377 520 470 26/25 16 M24/M22 435 4 34 380 23.3
400 426 580 525 30 16 M27 485 4 38 430 31
450 480 640 585 30 20 M27 545 4 42 484 40.2
500 530 715/705 650 34 20 M30 608 4 48 534 55.7
600 630 840 770 36/41 20 M33/M36 718 5 50 634 80.8
