問:般德閥門您好,請問從外形怎么區別蝶閥和球閥?能不能用圖文并茂的方式解釋一下蝶閥和球閥的區別。
答:球閥與蝶閥兩者最大的區別就是蝶閥的啟閉件是一塊板,而球閥就是一個球,蝶閥的閥板和球閥的閥芯都是繞自己軸線作旋轉運動的;閘閥的閥板是沿軸線作升降運動的;蝶閥和閘閥可以通過開啟度調節流量;球閥則不便于做到這一點。

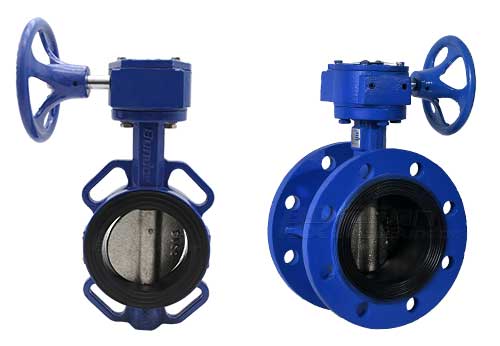

蝶閥

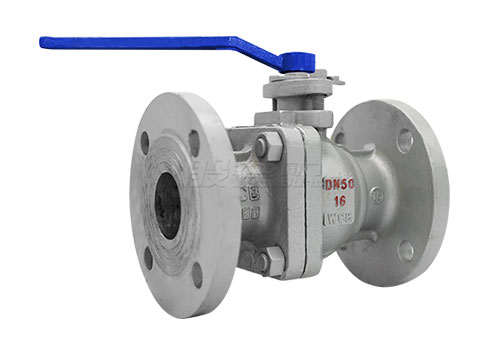

球閥
蝶閥的特點是啟閉速度較快,結構簡單,造價低廉,但是嚴密性和承壓能力不好,適合制作大口徑閥門。球閥的特點和閘閥相似,但是,受體積和開閉阻力的限制,很難做到大口徑。
球閥的密封比蝶閥要好一些。球閥密封是靠閥座長期擠壓在球面上,它較半球閥肯定磨損快,球閥的密封通常采用柔性材料,也難以使用在高溫高壓管道中。蝶閥密封是以橡膠為中介,它較半球閥、球閥、閘閥的金屬硬密封性能相差甚遠。
